Jak zamontować GATE ASTER w gearboxie v3?

2022-05-05

Jestem generalnie przeciwnikiem podejścia, by od razu zabierać się za przeróbki replik airsoft zaraz po ich zakupie. Wyjątkiem od tej reguły jest dla mnie układ MOSFET. Sądzę, że każda replika powinna mieć przynajmniej najprostszy układ tego typu. Skoro już zabieramy się za taką modyfikację to warto zastanowić się nad układem optycznym takim jak GATE ASTER. Poza podstawowymi funkcjami będziemy też w stanie kontrolować wiele innych parametrów. Brak ruchomych elementów w układzie optycznym pozytywnie wpłynie na trwałość naszej repliki. Taka przeróbka wymaga nieco doświadczenia, ale nie powinna sprawić trudności większości domorosłych serwisantów. Zatem wyciągajcie swoje narzędzia, szykujcie rękawiczki jednorazowe i ruszamy!

Narzędzia i materiały potrzebne do pracy

Zawsze uśmiecham się pod nosem, gdy w instrukcji montażu jakiegoś elementu w replice pada określenie, że potrzebne narzędzia „nie obejmują nic poza podstawowy sprzęt warsztatowy”. Na pewno ilu serwisantów tyle interpretacji tej formuły więc dla pewności postaram się opisać tutaj dokładnie materiały i narzędzia jakich użyłem dzięki czemu sami stwierdzicie, które z nich są podstawowe i nie wyobrażacie sobie bez nich serwisu a które są mniej oczywiste i może warto się z nie dodatkowo zaopatrzyć. Oczywiście dużo będzie zależało od tego z jaką repliką pracujecie. Ja montowałem układ w replice JG608, więc mamy tutaj gearbox v3 przygotowany pod repliki w stylu G36. Proces montażu będzie podobny dla konstrukcji platformy AK mniej więcej od momentu wyjęcia gearboxa.

Przede wszystkim potrzebujemy takich narzędzi jak wkrętaki, klucze imbusowe, szczypce, kombinerki oraz ewentualnie wybijaki. Przyda się też ostry nóż i pęseta, a dodatkowo jakaś miarka i na przykład pilniki. Jeżeli chodzi o materiały jakie będą nam potrzebne to zdecydowanie na pierwszym miejscu wskazałbym alkohol izopropylowy oraz ręczniki papierowe. Będą one wymagane, żeby dobrze wyczyścić skorupę gearboxa przed montażem układu ASTER. Mimo, że przystosowana do pracy w replikach airsoftowych to jest to wciąż dość delikatna elektronika, która nie lubi zabrudzeń, zwłaszcza na czujnikach optycznych. Skoro już zmyliśmy cały smar z gearboxa to będziemy potrzebować też nowego, żeby odpowiednio nasmarować nasze koła zębate. Może się to wydać nieproduktywne, ale dla zachowania czystości układu polecam właśnie najpierw wyczyścić mechanizm repliki i potem własnoręcznie nałożyć warstwę nowego smaru w niewielkich ilościach. Do tej operacji przyda nam się też niewielki pędzel. W końcu może się okazać, że będziemy potrzebować popracować nad podkładkowaniem naszych kół zębatych, dlatego dobrze mieć w zanadrzu zestaw podkładek.

Proces instalacji układu GATE ASTER

gate aster

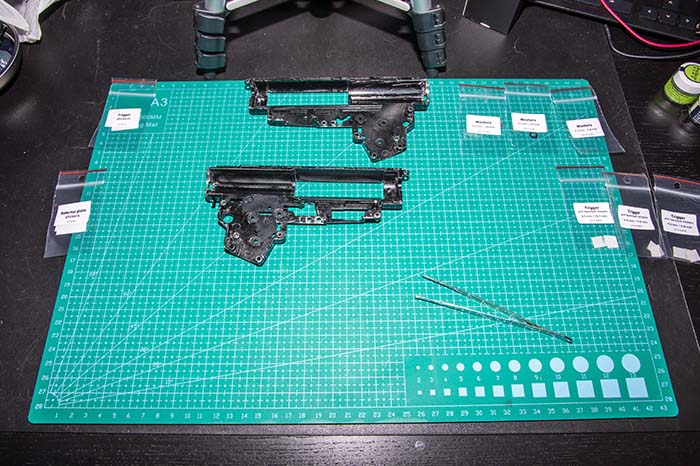

Tak naprawdę pierwszym krokiem, by zamontować układ ASTER będzie przygotowanie do tego naszego gearboxa. Musimy go wyjąć z repliki i usunąć większość części ze środka. W moim przypadku zostawiłem jedynie łożyska. Następnie przystępujemy do czyszczenia skorupy z pozostałości smarów i innych zabrudzeń. Przy użyciu ręcznika papierowego nasączonego alkoholem izopropylowym dokładnie czyścimy wnętrze mechanizmu naszej repliki. Szczególnie powinniśmy się skupić na miejscach, gdzie normalnie pracują koła zębate oraz na miejscu, gdzie zwykle znajduje się spust, kostka stykowa i przerywacz, bo tam znajdzie swoje miejsce nasz nowy układ optyczny. Używając ręczników papierowych należy zwrócić uwagę na to, żeby nie pozostawić strzępów papieru na ewentualnych ostrych krawędziach gearboxa. U mnie niestety kilka takich zanieczyszczeń zostało więc musiałem je usunąć przed przystąpieniem do dalszego etapu prac.

czyszczenie gate aster

Po dokładnym oczyszczeniu powierzchni możemy zabrać się do wpasowania układu na jego miejsce. Instrukcja dołączona do układu ASTER dość dobrze ukazuje na co powinniśmy zwrócić tutaj uwagę. By płytka PCB dobrze osadziła się na swojej pozycji powinniśmy najpierw przepleść przewody przez otwór, w którym normalnie zamontowana jest kostka stykowa. Następnie śrubką, która normalnie mocuje dźwignię przerywacza, przykręcamy nasz układ optyczny do skorupy. Do zestawu montażowego GATE ASTER dołączony jest komplet podkładek różnej grubości, których możemy użyć, jeżeli nasza śruba przerywacza jest za długa. W moim przypadku udało się wszystko przykręcić z użyciem najcieńszej podkładki.

gate aster montaż

Po zamontowaniu płytki PCB możemy przejść do kolejnego etapu jakim jest dostosowanie spustu. Jeżeli tak jak u mnie też i Wasz spust ma spore luzy to można je zniwelować dołączonymi do GATE ASTER piankowymi naklejkami. Najpierw przymierzyłem jedną z naklejek i następnie wkleiłem ją na miejsce. Następnie przy użyciu białej płaskiej naklejki z zestawu przystosowałem spust do pracy z układem optycznym. Następny krok to praca nad płytką selektora. Najprawdopodobniej będziemy musieli ją dociąć tak jak było to w moim przypadku. Postaram się to opisać w oparciu o poniższą grafikę. Płaszczyzna kostki stykowej, do której przyklejamy odpowiednią naklejkę powinna mieć długość 15mm. Jeżeli jest dłuższa to należy ją skrócić. Po poprawnym zamontowaniu naklejki musi ona wychodzić na otwór w płytce selektora, który przed chwilą powiększaliśmy.

gate aster instrukcja

Jeżeli mamy już na swoim miejscu układ GATE ASTER, spust i płytkę selektora to możemy przystąpić do składania gearboxa w całość. Montując na swoim miejscu koła zębate naszej repliki warto sprawdzić czy koło tłokowe swoim ruchem nie zaczepia o zamontowaną płytkę PCB. Jeżeli tak się stanie to musimy wypodkładkować je nieco wyżej niż było. Wtedy automatycznie tez musimy dostosować podkładki reszty naszych kół zębatych. W moim przypadku tak właśnie było i w swojej pierwotnej formie koło tłokowe było za nisko przez co wadziło o fragmentu układu optycznego. Gdy już uda nam się zamontować poprawnie gearbox w dolnej części korpusu repliki to możemy przystąpić do kalibracji układu zgodnie z załączoną instrukcją. Kalibracja to niejako nauczenie naszego GATE ASTER jak wyglądają poszczególne położenia selektora naszej repliki. Procedura różni się nieco w zależności od tego czy mamy replikę G36 czy AK, ale w skrócie polega na przeprowadzeniu odpowiedniej sekwencji ruchów selektora i spustu. Układ potwierdza zarejestrowanie naszego manewru poprzez uruchomienie delikatnych wibracji silnikiem dzięki czemu sama kalibracja nie powinna przysporzyć nam kłopotów. Po całkowitym złożeniu repliki możemy też poświęcić chwilę czasu na manualne zaprogramowanie interesujących nas funkcji posiłkując się dołączoną do zestawu kartą ze skrótem funkcji lub nieco bardziej szczegółowym opisem zawartym w instrukcji GATE ASTER.

układ gate aster

Kilka porad na koniec

Jak wspomniałem wyżej, montując układ GATE ASTER musimy praktycznie całkowicie rozebrać gearbox naszej repliki. To dobra okazja, żeby zająć się przy okazji też innymi potencjalnymi problemami jakie możemy mieć z mechanizmem repliki. Warto zastanowić się nad wymianą niektórych części takich jak koła zębate lub nad poprawą pneumatyki naszej repliki poprzez zastosowanie lepszej jakości tłoków, zespołów cylindra czy dyszy. Inną dobrą inwestycją związaną z przejściem na układ optyczny jest zastosowanie dobrej jakości akumulatora LiPo. GATE ASTER może spokojnie współpracować z akumulatorami 11.1V. Wybierając jedną z airsoftowych marek źródeł zasilania nie powinniśmy mieć problemu z dobraniem odpowiedniego pakietu do naszej repliki.

Jeżeli chodzi o porady praktyczne to w pierwszej kolejności zdecydowanie polecam przed przystąpieniem do montażu urządzenia zapoznać się nawet kilkukrotnie z instrukcją dołączoną do układu. Miejscami może się ona wydać niejasna, ale uzupełniając ją o porady w niniejszym tekście na pewno proces montażu stanie się bardziej zrozumiały. Całość prac polecam wykonywać w rękawiczkach jednorazowych. Dzięki temu minimalizujemy prawdopodobieństwo zabrudzenia delikatnych czujników optycznych w jakie wyposażony jest nasz układ GATE ASTER. Przed ostatecznym złożeniem gearboxa użyłem też patyczków higienicznych nasączonych alkoholem izopropylowym, żeby dodatkowo przeczyścić płytkę PCB i znajdujące się na niej czujniki. Zdecydowanie tez nie chcemy używać siły zwłaszcza umieszczając układ na miejscu. Z mojego doświadczenia wynika, że najprawdopodobniej, jeżeli nie chce on naturalnie wskoczyć na swoje miejsce to prawdopodobnie blokują go przewody lub wystający element skorupy gearboxa. W takim przypadku trzeba się nieco cofnąć i spróbować wsunąć płytkę PCB pod nieco innym kątem. U mnie po kilku takich próbach udało się bez problemu wsunąć GATE ASTER na miejsce zgodnie z poradami w instrukcji.

Efekt finalny

Po zamontowaniu układu ASTER dostajemy możliwość programowania bardzo przydatnych funkcji naszej repliki. Moim zdaniem najważniejsze z nich to pre-cocking, czyli wstępne napinanie sprężyny, przez co reakcja na spust bardzo się poprawia oraz aktywny hamulec, czyli zabezpieczenie przed tym żeby mechanizm wykonywał niepotrzebnie zbyt długi cykl po naciśnięciu spustu. Dodatkowo bardzo sobie cenię alternatywne tryby ognia. Jedną z takich nastaw, które stosuję jest podwójny ogień pojedynczy, który zastępuje nastawę ognia automatycznego, co przydaje się, gdy gramy na halach lub innego rodzaju rozgrywkach CQB. Inny tryb, który także lubię to krótkie serie burst, których długość możemy regulować.

Rozważając zakup układu GATE ASTER warto od razu zastanowić się nad kupnem modułu USB link lub jeszcze lepiej Blu link. Są to dodatki od firmy GATE, które wpinamy w gniazdo akumulatora a umożliwiają one programowanie naszego ASTERa poprzez aplikację na telefonie. Nie jest to konieczne, by cieszyć się działaniem układu, ale zdecydowanie ułatwia życie, zwłaszcza jeżeli używamy jednej repliki do wielu zastosowań i często zmieniamy nastawy profilu naszego układu optycznego.

Jak pokazuje mój przykład, montaż układu GATE ASTER jest możliwy nawet dla osoby, która ma raczej podstawową wiedzę serwisową. Zdecydowanie nie nazwałbym się ekspertem mimo to skrupulatnie podążając za wskazówkami instrukcji udało mi się z sukcesem wyposażyć moją replikę w układ optyczny. Dodatkowym ułatwieniem dla Was będzie niniejszy tekst. Jednak, jeżeli dalej macie wątpliwości i nie jesteście pewni czy uda Wam się dobrze złożyć replikę po zamontowaniu GATE ASTER zawsze możecie rozważyć opcję zlecenia montażu układu, którą oferuje serwis Gunfire. Tamtejsi specjaliści na pewno poradzą sobie z montażem urządzenia w naszej replice a nam da to spokój i pewność, że układ optyczny, na który poświęciliśmy część swoich oszczędności będzie zamontowany poprawnie.


Autor: Boreq
